Негабаритні перевезення трансформаторів і генераторів для енергетики варто організовувати як окремий проєкт: з технічним обстеженням вантажу, маршрутним аудитом, дозволами, спеціальною технікою та професійним супроводом.
Що вважається негабаритним енергообладнанням
Найчастіше у проєктах енергетики до негабариту належать:
- силові трансформатори середньої та високої потужності;
- промислові, газові, резервні та корабельні генератори;
- турбіни, модульні підстанції, енерго-модулі та щити керування.
Такі вантажі одночасно є і великогабаритними, і великоваговими, що вимагає спеціальних платформ, підсилених рам і ретельного розподілу навантаження по вісях.
Ключові етапи організації перевезення
1. Аналіз вантажу та технічного завдання
На старті збирають повні технічні дані: габарити, масу, центр ваги, конструктивні елементи, допуски на кут нахилу й вібрації.
Також оцінюють умови завантаження/розвантаження: доступність кранів, можливість використати домкрати, рампи чи модульні системи для перекочування по майданчику.
Потрібно заздалегідь визначити:
- звідки і куди везти (порт, завод, підстанція, електростанція);
- крайні терміни (під запуск об’єкта, під зупинку енергоблоку, аварійне відновлення);
- обмеження по майданчику: в’їзди, ворота, покриття, допустиме навантаження на плиту/ґрунт.
2. Вибір транспорту і схеми завантаження
Для трансформаторів і важких генераторів використовують:
- низькорамні трали, глибокі платформи (deep-bed), модульні осьові лінії з багатьма вісями;
- автопоїзди зі зниженою висотою настилу для проходу під мостами та ЛЕП;
- за потреби – комбіновані схеми (авто + залізниця + морський фрахт).
Схему завантаження розробляють під конкретний агрегат: точки кріплення, подушки/проставки, протиковзні матеріали, щоб зберегти корпус, фарбу, виводи та охолоджувальне обладнання.
3. Маршрутне обстеження та розрахунок
До виїзду виконується маршрутний аудит:
- перевірка мостів, шляхопроводів, радіусів поворотів, розворотних майданчиків;
- аналіз обмежень по висоті: мости, тунелі, ЛЕП, габаритні ворота;
- оцінка стану дороги і можливих об’їздів, у тому числі для сільських ділянок до підстанцій.
Якщо габарити з причепом перевищують базові норми (ширина понад 2,6 м, висота понад 4 м, довжина понад 18,75 м), рейс оформлюється як негабаритне перевезення з особливими умовами руху і супроводу.
4. Дозволи, погодження, страхування
Для таких рейсів потрібні:
- спеціальні дозволи на великовагові/негабаритні перевезення та погоджений маршрут руху;
- супровід патрульної поліції або спеціальних авто супроводу (жовті машини, проблискові маячки, знаки «Негабаритний вантаж»);
- страхування вантажу, а часто й додаткове страхування відповідальності перевізника.
У міжнародних перевезеннях додаються митні процедури, погодження з дорожніми службами різних країн, координація графіків проходження кордонів.
5. Підготовка техніки, завантаження і кріплення
Перед рейсом перевіряють технічний стан тягачів і платформ, готують спеціальне спорядження для кріплення: ланцюги, стяжні ремені, такелаж.
Завантаження здійснюють кранами, домкратами чи через рампи, іноді в кілька стадій (перекочування з залізничної платформи на модульну автоплатформу).
Схема кріплення погоджується з інженером:
- враховують точки допуску на корпусі трансформатора/генератора;
- розраховують кількість і кут розташування ланцюгів, щоб витримати гальмування, розгони і маневри;
- додатково захищають виводи, радіатори, клемні коробки і датчики від ударів та вібрацій.
6. Транспортування, моніторинг і розвантаження
Рейс ведуть за узгодженим графіком і маршрутом, часто вночі або поза піковими навантаженнями на дороги.
Під час руху контролюють стан кріплення, температурні режими і поведінку платформи на складних ділянках.
На об’єкті організовують:
- підготовку майданчика (укріплення ґрунту, демонтаж воріт, тимчасові настили);
- розвантаження краном, домкратами або системою ковзання;
- точну постановку трансформатора чи генератора в проектне положення для подальшого монтажу.
Особливості для трансформаторів і генераторів

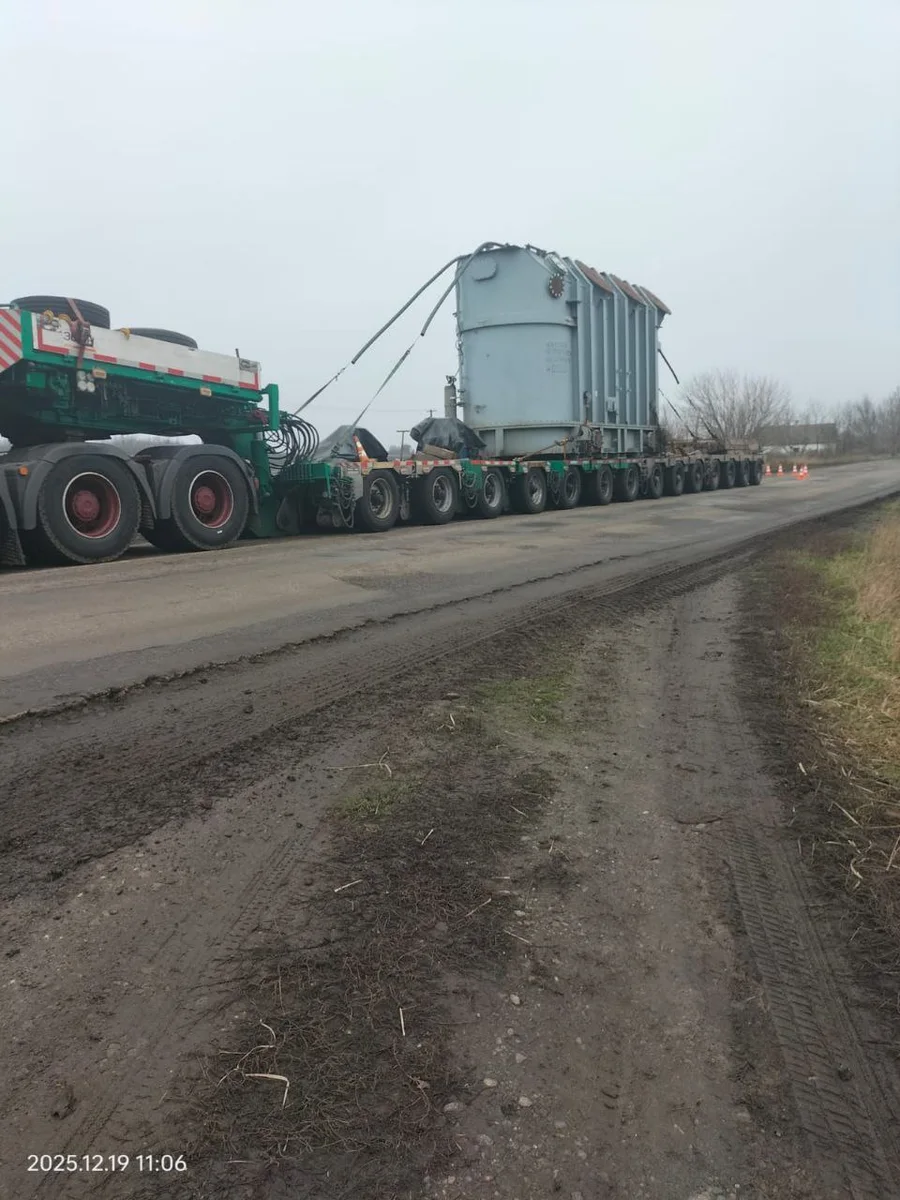

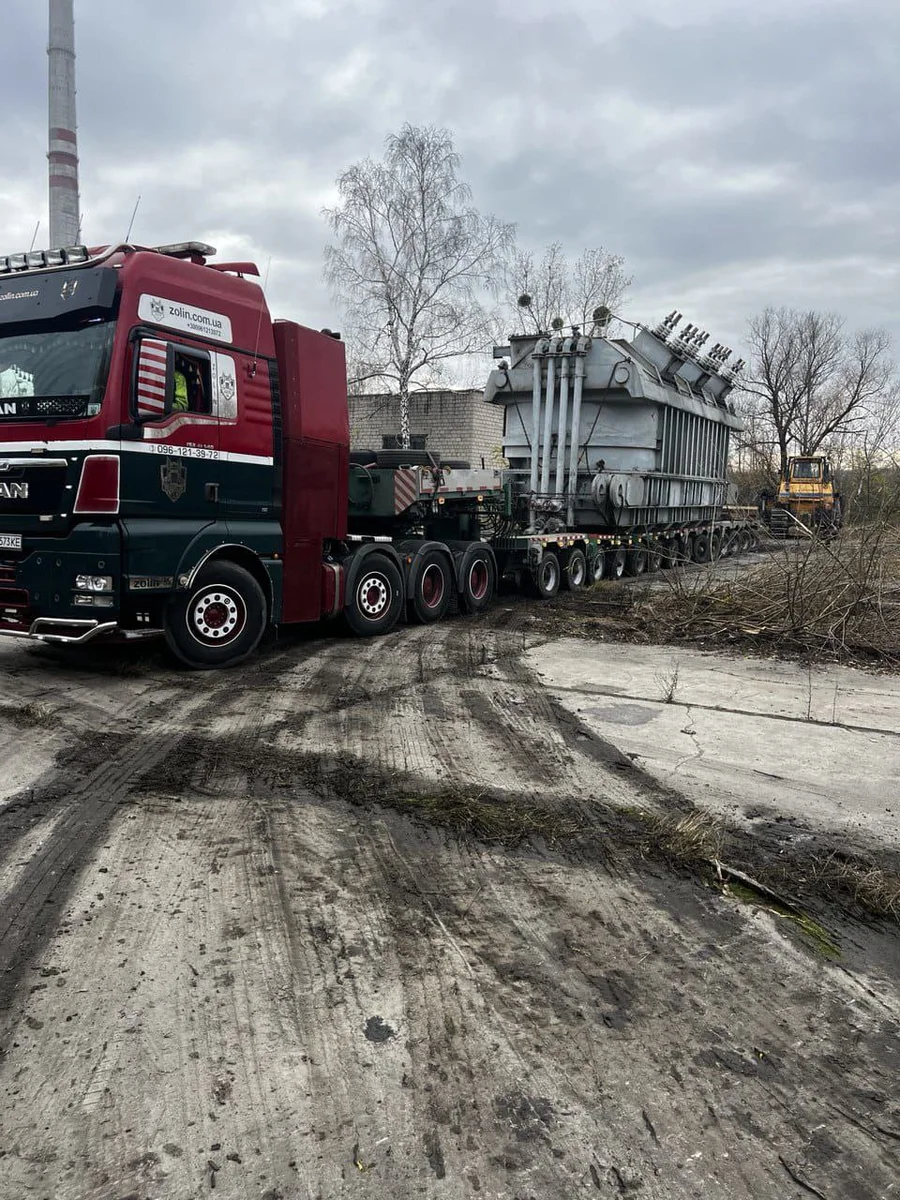

Трансформатори
Для силових трансформаторів критичні:
- стабільність платформи і мінімізація кренів, щоб не пошкодити активну частину та обмотки;
- захист від ударів при гальмуванні, контроль вертикальних і горизонтальних прискорень;
- за потреби – злив/заливка масла до або після перевезення, транспортування окремо охолоджувачів, вводів, баків.
Приклад: перевезення двох трансформаторів по ~80 т із Румунії до України виконували на спеціальному низькорамному причепі, що зменшив транспортну висоту та дозволив безпечно пройти мости і ЛЕП.
Генератори
Для промислових і газових генераторів важливо:
- правильно розрахувати навантаження на вісь через високу щільність маси;
- захистити вихлопні системи, кабельні колодязі, панелі керування;
- врахувати можливість розбирання/монтажу навісного обладнання для зменшення габаритів.
Компанії, які спеціалізуються на перевезенні генераторів (у тому числі «Золін»), мають готові типові рішення для різних потужностей і конфігурацій агрегатів.
Чому варто залучати «Золін»
«Золін» понад 25 років працює з негабаритними та великоваговими вантажами до 500 тонн, включаючи трансформатори, генератори, турбіни, промислові лінії та енергообладнання.
Компанія реалізує проєкти по всій Україні та на міжнародних маршрутах (ЄС, Азія, СНД), надаючи послугу «під ключ»: аналіз, проєкт, дозволи, супровід, страхування, завантаження/розвантаження.
Основні переваги для енергетичних компаній та EPC‑підрядників:
- повна передача ризиків логістики професійному партнеру;
- можливість підлаштувати графік перевезення під вікна ремонту/підключення;
- одна контактна точка від етапу ТЗ до фактичної установки обладнання на фундамент.
Приклад структури співпраці з «Золін»
Щоб запустити проєкт, зазвичай достатньо передати в «Золін» технічне завдання з описом обладнання, маршруту, строків і умов на об’єктах; після цього готується комерційна пропозиція і детальний план перевезення.
